FÜNF ACHSEN

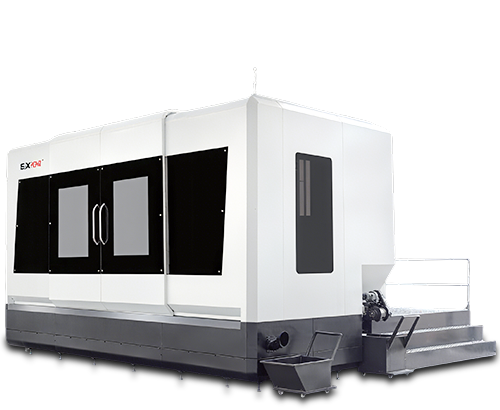

Die SXKH MAD-Serie sind horizontale Fräsmaschinen mit Winkelfähigkeit und Drehtisch.
Der Hauptvorteil liegt in der Multitask-Fähigkeit, große Fräsarbeiten, Bohren, Gewindeschneiden und Tiefbohren durchzuführen. Dies ermöglicht es, alle Fräs- und Bohranforderungen der Form in den sechs Seiten des Teils auf bequeme Weise zu erfüllen.
Die Kombination aus einer breiten Winkelkapazität mit einem Drehtisch ermöglicht extreme Flexibilität, um alle üblichen Fräsbeschränkungsbereiche zu erreichen.

Parameter

<-- Scroll View -->

	ARTIKEL	MAD-1210S	MAD-1512S	MAD-2015S	MAD-2515S	MAD-3015S
CNC-Achsenhub	W-Bohren in einem Hub	1200 mm	1300 mm	1300 mm	1500 mm	1500 mm
	X-Längshub	1200 mm	1500 mm	2000 mm	2500 mm	3000 mm
	Y-Vertikalhub	1000 mm	1200 mm	1500 mm	1500 mm	1500 mm
	Z-Querhub	600 mm	800 mm	1000 mm	1000 mm	1200 mm
	B-Tischrotation	360°	360°	360°	360°	360°
	A-Kippdrehung	+20°%-30°	+20°%-30°	+20°/-30°	+20°%-30°	+20°/-30°
Bohrfähigkeit	Bohrfähigkeit	φ4-φ35 mm
	Auswerferkapazität	/	φ18~φ65mm
	Max. Bohrweg	1000+300 mm	1300+300 mm	1300+400 mm	1500+500 mm	1500+800 mm
	Max. Auswerferhub	/	1000 mm
Fräsleistung	Max. Frässchneidkapazität	283.5 cm³/min	472.5 cm³/min	472.5cm³/min	472.5cm³/min	472.5 cm³/min
	Starres Gewindeschneiden	M24	M30	M30	M30	M30
	Gewindeschneiden	Standard	Standard	Standard	Standard	Standard
Spindel	Spindelkegel	BT40	BT50
	Max. Spindelgeschwindigkeit	6000 rpm	6000 rpm	6000 rpm	6000 rpm	6000 rpm
	Leistung	15 kW	18KW	18 kW	18 kW	18 kW
	Drehmoment	143 Nm	214.5 Nm	214.5 Nm	214.5 Nm	214.5 Nm
Effizienz	Schnellvorschub (X.Y.Z)	10 m/min
	Schnellvorschub (W)	6 m/min
	Max. Geschwindigkeit des Arbeitstisches (B)	2 r/min		1.11 r/min
	Max. Geschwindigkeit des Stößels (A)	150°/min
Leistung	Spindelmotor	15 kW	18KW	18 kW	18KW	18kW
	X-Achsen-Servomotor	3kW	3kW	3kW	3kW	3kW
	Y-Achse Servomotor	3kW	3KW	3kW	3KW	3kW
	W-Achse Servomotor	2.5 kW	2.5KW	2.5 KW	2.5KW	2.5 KW
	Z-Achse Servomotor	3kW	3KW	3KW	3KW	3kW
	A-Achsen-Servomotor	2.5KW	2.5KW	2.5 kW	2.5 kW	2.5 kW
	B-Achse Servomotor	2.5 kW	2.5kW	3kW	3kW	3kW
	Gesamtleistung	43kW	45 KW	47 KW	50 kW	53kW
Kühlsystem	Kühlflüssigkeitsdruck	2-10 Mpa	2-10/1-1.7 Mpa
Kühlsystem	Kühlflüssigkeitsfluss	6-42 L/min	6-42/30-90L/min
Tischspezifikationen	Maximale Tischlastkapazität	3 Ton	5 Ton	10 Ton	15 Ton	20 Ton
	Auflösung	0.001°	0.001°	0.001	0.001°	0.001°
	Messung	800*800 mm	1000*1000 mm	1400*1400 mm	2000*1600 mm	2200*1800 mm
Messung & Gewicht	Maschinenabmessungen (L×B)	4600*6000 mm	5200*6100 mm	6200*6600 mm	7000*7300 mm	7500*7600 mm
	Maschinenhöhe (H)	3150-4150 mm	3300-4450 mm	3600-4750 mm	3600-4750 mm	3600-4750 mm
	Maschinengewicht	18 Ton	22 Ton	32 Ton	38 Ton	45 Ton
System	CNC-System	FANUCOi-MF
