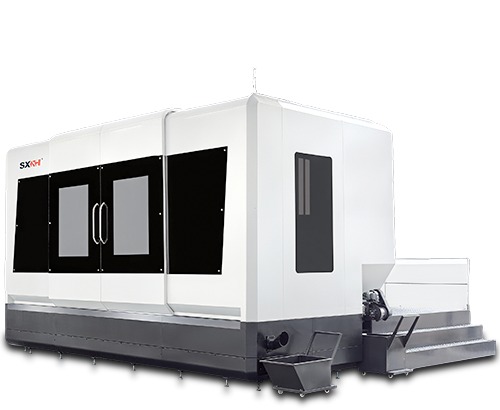

ARTIKEL | MAD-1210D | MAD-1512D | MAD-2015D | MAD-2515D | MAD-3015D | |
CNC-Achsenhub | W-Bohren in einem Hub | 1200 mm | 1300 mm | 1300 mm | 1500 mm | 1500 mm |
X-Längshub | 1200 mm | 1500 mm | 2000 mm | 2800 mm | 3350 mm | |
Y-Vertikalhub | 1000 mm | 1200 mm | 1500 mm | 1500 mm | 1500 mm | |
Z-Querhub | 600 mm | 800 mm | 1000 mm | 1000 mm | 1200 mm | |
B-Tischrotation | 360° | 360° | 360° | 360° | 360° | |
A-Kippdrehung | +20°%-30° | +20°%-30° | +20°/-30° | +20°%-30° | +20°/-30° | |
Bohrfähigkeit | Bohrfähigkeit | φ4-φ35 mm | ||||
Auswerferkapazität | / | φ18~φ65mm | ||||
Max. Bohrweg | 1000+300 mm | 1300+300 mm | 1300+400 mm | 1500+500 mm | 1500+800 mm | |
Max. Auswerferhub | / | 1000 mm | ||||
Fräsleistung | Max. Frässchneidkapazität | 283.5 cm³/min | 472.5 cm³/min | 472.5cm³/min | 472.5cm³/min | 472.5 cm³/min |
Starres Gewindeschneiden | M24 | M30 | M30 | M30 | M30 | |
Gewindeschneiden | Standard | Standard | Standard | Standard | Standard | |
Spindel | Spindelkegel | BT40 | BT50 | |||
Max. Spindelgeschwindigkeit | 4000 rpm/6000 rpm | 4000 rpm/5333 rpm | 4000 rpm/5333 rpm | 4000 rpm/5333 rpm | 4000 rpm/5333 rpm | |
Leistung | 11 KW/15 kW | 11 KW/18 KW | 15 KW/18 kW | 15 KW/18 kW | 15 KW/18 kW | |
Drehmoment | 72 Nm/143 Nm | 108 Nm/214.5 Nm | 147 Nm/214.5Nm | 147 Nm/214.5 Nm | 147 Nm/214.5Nm | |
Effizienz | Schnellvorschub (X.Y.Z) | 10 m/min | ||||
Schnellvorschub (W) | 6 m/min | |||||
Max. Geschwindigkeit des Arbeitstisches (B) | 2 r/min | 1.11 r/min | ||||
Max. Geschwindigkeit des Stößels (A) | 150°/min | |||||
Leistung | Spindelmotor | 11 KW/15 KW | 11 kW/18kW | 15KW/18 kW | 15 kW/18 kW | 15 KW/18 kW |
X-Achsen-Servomotor | 3kW | 3kW | 3kW | 3kW | 3kW | |
Y-Achse Servomotor | 3kW | 3KW | 3kW | 3KW | 3kW | |
W-Achse Servomotor | 2.5 kW | 2.5KW | 2.5 KW | 2.5KW | 2.5 KW | |
Z-Achse Servomotor | 3kW | 3KW | 3KW | 3KW | 3kW | |
A-Achsen-Servomotor | 2.5KW | 2.5KW | 2.5 kW | 2.5 kW | 2.5 kW | |
B-Achse Servomotor | 2.5 kW | 2.5kW | 3kW | 3kW | 3kW | |
Gesamtleistung | 43kW | 45 KW | 47 KW | 50 kW | 53kW | |
Kühlsystem | Kühlflüssigkeitsdruck | 2-10 Mpa | 2-10/1-1.7 Mpa | |||
Kühlflüssigkeitsfluss | 6-42 L/min | 6-42/30-90L/min | ||||
Tischspezifikationen | Maximale Tischlastkapazität | 3 Ton | 5 Ton | 10 Ton | 15 Ton | 20 Ton |
Auflösung | 0.001° | 0.001° | 0.001 | 0.001° | 0.001° | |
Messung | 800*800 mm | 1000*1000 mm | 1400*1400 mm | 2000*1600 mm | 2200*1800 mm | |
Messung & Gewicht | Maschinenabmessungen (L×B) | 4600*6000 mm | 5200*6100 mm | 6200*6600 mm | 7000*7300 mm | 7500*7600 mm |
Maschinenhöhe (H) | 3150-4150 mm | 3300-4450 mm | 3600-4750 mm | 3600-4750 mm | 3600-4750 mm | |
Maschinengewicht | 18 Ton | 22 Ton | 32 Ton | 38 Ton | 45 Ton | |
System | CNC-System | FANUCOi-MF | ||||
