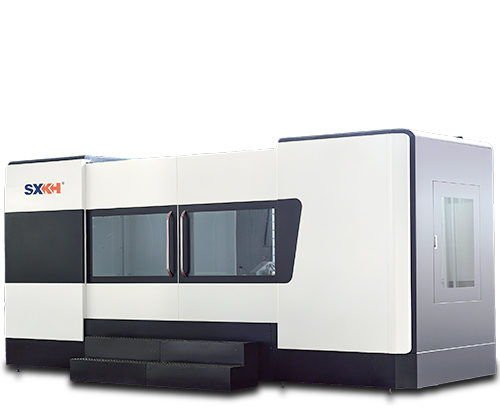

DREIACHSIG_Tiefbohren_Produkte

DREIACHSIG

Drei Koordinaten NC-Verbindung läuft automatisch.
Schlanke Tiefbohrbearbeitung ohne Rücklauf, die Bohreffizienz ist bis zu 6-mal höher als bei herkömmlichen Bohrmaschinen.
Bearbeitungslochbereich, Gewehrbohrer: 30-35 mm, BTA: 18-65 mm (BTA ist optional).
Einseitige Bearbeitungstiefe von bis zu 2500 mm, Längen-Durchmesser-Verhältnis von 100 oder höher.
Mit idealer Maßgenauigkeit, Bohrlochgenauigkeit der Geradheit und Rauheit.

res/202411/01/c9d2817c255f8b01.mp4

Parameter

<-- Scroll View -->

	ARTIKEL	DHD-1000	DHD-1613	DHD-1616	DHD-2016	DHD-2516	DHD-3020
CNC-Achsenhub	X-Längshub	1000 mm	1600 mm	1600 mm	2000 mm	2500 mm	3000 mm
CNC-Achsenhub	Y-Vertikalhub	900 mm	1000 mm	1200 mm	1200 mm	1500 mm	1500 mm
Bohrfähigkeit	Bohrfähigkeit	φ4～φ32 mm		φ4~φ35 mm
Bohrfähigkeit	Maximaler Bohrweg (Z-Achsenhub)	1000 mm	1300 mm	1600 mm	1600 mm	1600 mm	2000 mm
Spindel	Spindelkegel	BT40
	Max. Spindelgeschwindigkeit	4500 rpm	4500 rpm	4500 rpm	4500 rpm	4500 rpm	4500 rpm
	Leistung	7.5 KW	11 kW	11 kW	11 kW	11 kW	11 kW
	Drehmoment	108 Nm	157.5 Nm
Effizienz	Schnellvorschub (X.Y.Z)	10 m/min
Leistung	Spindelmotor	75 KW	11 kW	11 kW	11 kW	11 kW	11 kW
	X-Achsen-Servomotor	1.8 kW	2.9 kW	2.9 kW	4.4 KW	5.5 kW	5.5 KW
	Y-Achse Servomotor	1.8 kW	29 kW	2.9 kW	4.4 kW	4.4 kW	4.4 kW
	Z-Achse Servomotor	1.8 kW	1.8 kW	2.3 kW	2.3kW	2.3 kW	2.3KW
	Gesamtleistung	30 kW	30 kW	32 kW	36 KW	38 kW	42 kW
Kühlsystem	Kühlflüssigkeitsdruck	2-10 Mpa
Kühlsystem	Kühlflüssigkeitsfluss	6-42 L/min
Tischspezifikationen	Maximale Tischlastkapazität	6 Ton	10 Ton	12 Ton	14 Ton	16 Ton	20 Ton
Tischspezifikationen	Messung	1200*900 mm	1700*1000 mm	1750*1200 mm	2100*1200 mm	2600*1400 mm	3000*1600 mm
Messung & Gewicht	Maschinenabmessungen (L×B)	3300*5200 mm	4300*5400 mm	4300*5900 mm	5400*5900 mm	6300*6000 mm	7400*6800 mm
	Maschinenhöhe (H)	2500-2750 mm	2550-2900 mm	2700-3200 mm	2700-3200 mm	3050-3850 mm	3100-3850 mm
	Maschinengewicht	9 Ton	12 Ton	14 Ton	17 Ton	20 Ton	23 Ton
System	CNC-System	SYNTEC22MA
