HPX-800_Die Senkerodieranlage_Produkte

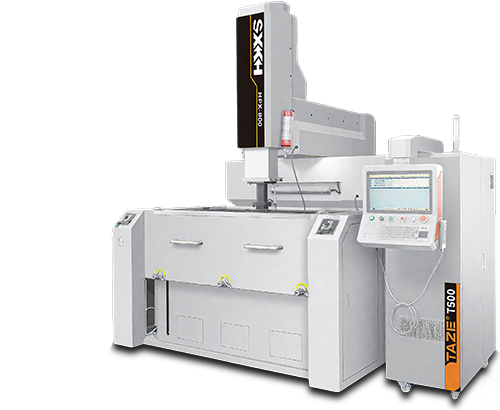

HPX-800

Die X-, Y- und Z-Achse verwenden alle taiwanesische Kugelgewindespindeln in Schleifqualität.
Vollständige periphere Einrichtungen, wie automatische Feuerlöschanlagen und Oberflächenerfassungsgeräte für Bearbeitungsflüssigkeiten, um eine sichere Umgebung zu gewährleisten.
Das Gehäuse besteht aus FC30-Gusseisen, das einer Hochtemperaturglühung und natürlichen Alterungsbehandlung unterzogen wurde.
Die X- und Y-Achse sind mit vollständig geschlossenen verstärkten Schienen ausgestattet, und der Schienenabstand der X-Achse ist größer als der Hub der Y-Achse, um die Parallelität zwischen dem gesamten Hub der X/Y-Achse und dem Tisch zu gewährleisten.

Parameter

<-- Scroll View -->

ARTIKEL	Einheit	HPX-500	HPX-600	HPX-800	HPX-1200	HPX-1400
X/Y/Z-Achsen-Arbeitshub	00	500400300	650*400+zco	850500400	1200600500	1400700500
Arbeitsöltankgröße (L×B×H)	mm	1300880540	1600900580	18001000600	22001150570	25501300700
Tischgröße (L×B)	mm	800*500	900*500	100*600	1300*800	500*900
Hochglanzspiegelkreis (beste Oberflächengüte)	Ra	0.13	0.13	013	0.13	0.13
Max. Bearbeitungsgeschwindigkeit	mm³/mir	500	500	500	500	500
Min. Elektrodenverlust	%	0.1	01	0.1	0.1	0.1
Abstand von der Elektrodenspitze zum Tisch	00	700	760 (850 Oper ntion	900	500-950	690-1190
Max. Elektrodenlastkapazität	Kg	120	50	80	80	400
Max. Arbeitstischlastkapazität	Kg	800	2000	3000	3500	5000
Maschinengewicht (einschließlich Öltank)	Kg	3000	3700	5000	6000	8000
Maschinengröße (L×B×H)	mm	230027702650	204023202530	228026002690	260030653100	350044003310
