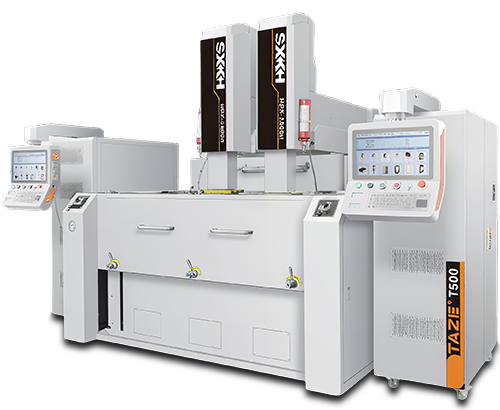

HPX-1800Il

Die X-, Y- und Z-Achse verwenden alle taiwanesische Kugelgewindespindeln in Schleifqualität.
XDie X- und Y-Achse sind mit vollständig geschlossenen verstärkten Schienen ausgestattet, und der Schienenabstand der X-Achse ist größer als der Hub der Y-Achse, um die Parallelität zwischen dem gesamten Hub der X/Y-Achse und dem Tisch zu gewährleisten.
Vollständige periphere Einrichtungen, wie automatische Feuerlöschanlagen und Oberflächenerfassungsgeräte für Bearbeitungsflüssigkeiten, um eine sichere Umgebung zu gewährleisten.
Das Gehäuse besteht aus FC30-Gusseisen, das einer Hochtemperaturglühung und natürlichen Alterungsbehandlung unterzogen wurde.

Parameter

<-- Scroll View -->

ARTIKEL	Einheit	HPX-12001	HPX-1400I	HPX-1800
X/Y/Z-Achsen-Arbeitshub		600500400	850700450	1200800600
Arbeitsöltankgröße (L×B×H)	mm	20001250600	22501300700	35001800650
Tischgröße (L×B)	mm	1300*600	1500*900	2000*1000
Hochglanzspiegelkreis (beste Oberflächengüte)	Ra	0.13	0.13	013
Max. Bearbeitungsgeschwindigkeit	mm/mi	500	500	500
Min. Elektrodenverlust	%	0.1	0.1	0.1
Abstand von der Elektrodenspitze zum Tisch	mm	550-1000	600-1150	600-1200
Max. Elektrodenlastkapazität	Kg	80	400	450
Max. Arbeitstischlastkapazität	Kg	3500	4000	6500
Maschinengewicht (einschließlich Öltank)	Kg	7000	8700	14000
Maschinengröße (L×B×H)	mm	353034003370	380036503430	389044003590
