Serie HMG-JM_Prensa de localización de troquel_Productos

Serie HMG-JM

Tipo Unidireccional
Cuatro Cilindros Hidráulicos
Operación con un solo toque
Diseño de Cuatro Columnas
Precisión Sobresaliente
Buena Ergonomía
Función de Medición de Paralelismo

res/202411/01/c9d2817c255f8b01.mp4

Parámetros

<-- Scroll View -->

Modelo	Fuerza de sujeción máxima (kN)	Dimensión de la Placa (mm)	Capacidad máxima de carga en la placa inferior (T)	Capacidad Máxima de Carga en la Placa Superior (T)
HMG-70JM1008	700	1000*800	4	2..5
HMG-120JM1411	1200	1400*1100	8	4
HMG-160JM1613	1600	1600*1300	16	8
HMG-200JM1815	2000	1800*1500	20	10
HMG-280JM2016	2800	2000*1600	25	15
HMG-320JM2218	3200	2200*1800	36	20
HMG-350JM2520	3500	2500*2000	42	26
HMG-400JM3020	4000	3000*2000	50	26
HMG-500JM3020	5000	3000*2000	60	30
HMG-500JM3025	5000	3000*2500	60	30
HMG-600JM3525	5000/6000	3500*2500	70	32
HMG-600JM4025	6000	4000*2500	80	40
HMG-600JM4030	6000	4000*3000	90	50
HMG-800JM4235	8000	4200*3500	160	80
HMG-1000JM5042	10000	5000*4200	210	110
HMG-1200JM6548	12000	6500*4800	300	150

*La fuerza máxima de sujeción y la dimensión de la placa pueden personalizarse

Lado izquierdo estándar
Lado derecho opcional
Estándar de un solo sentido
Opción de dirección opuesta

Por qué la prensa de ajuste de moldes?

Permite emparejar cómodamente todas las partes del molde en una posición más confortable
No más formas peligrosas (como grúas y montacargas) para manejar los moldes
No más manchas en las máquinas de moldeo por inyección, que son costosas y difíciles de acceder
Accesibilidad y ergonomía óptimas mediante placas giratorias y basculantes
Bajos costos de operación y mantenimiento.
Alta Flexibilidad.
Reducción considerable del rectificado de corrección mediante la reproducibilidad
Las pruebas de deslizadores hidráulicos, cilindros auxiliares y eyectores también pueden realizarse en una sola operación

Por qué SXKH?

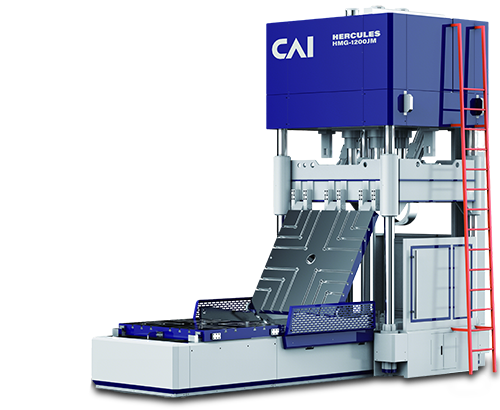

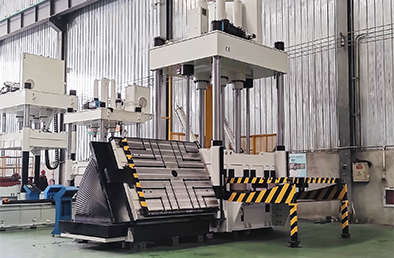

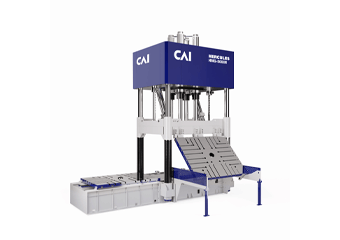

La placa inferior puede inclinarse hacia adelante y hacia atrás en 70°.

La prensa de ajuste de moldes de dos vías de SXKH tiene la función opcional de inclinación de 70° hacia adelante y hacia atrás para la placa inferior.Esta función permite que la placa inferior se incline 70° una vez que se mueve hacia afuera. Así, el operador puede reparar el molde sin agacharse, lo que alivia en gran medida la lesión por tensión muscular lumbar de los operadores.

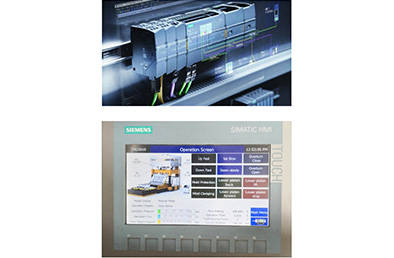

Sistema Siemens PLC

SXKH es el primer fabricante de prensas de marcado de troqueles en utilizar el sistema Siemens en Asia, logrando control digital mediante PLC
*Equipado con el sistema PLC
*El módulo de control remoto es opcional
*Control y monitoreo de la prensa
*Todos los parámetros pueden establecerse y guardarse libremente
*Función de memoria disponible - Base de datos de moldes
*Una amplia variedad de módulos de señal para entrada y salida

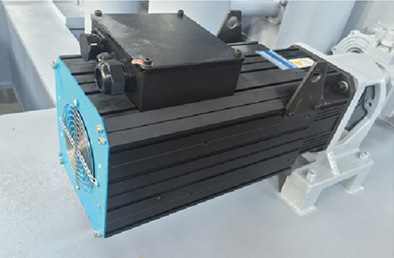

Sistema Servo Hidráulico

**El sistema servo ofrece una forma más económica de operar la prensa de ajuste (60% de ahorro de energía)
*Proporciona una fuerza de sujeción mucho más estable.

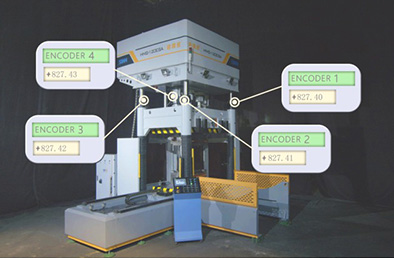

Sistema Electrónico de Verificación de Paralelismo de la Base Móvil

Hay cuatro codificadores en cada barra de unión para medir el paralelismo en tiempo real. La pantalla táctil muestra el estado de los codificadores que funcionan de manera continua. Con la función de protección de moldes a baja presión, se puede evitar daños al molde en caso de operación incorrecta por parte de los empleados
Sistema QDC de Cambio Rápido de Troqueles (Opcional)

Proporcionaremos dos formas adicionales para reducir el tiempo de sujeción del molde

*Mesa de trabajo magnética permanente eléctrica
*Sujetadores hidráulicos
Mesa Giratoria

La placa inferior tiene función de rotación de 0° a 120° a 240° o de 0° a 180°. Esta función se utiliza principalmente para las pruebas de moldes de dos y tres colores.

La máquina puede equiparse con una placa magnética permanente eléctrica para garantizar aún más la precisión de los moldes multicolor y mejorar la eficiencia de las pruebas de moldes.
