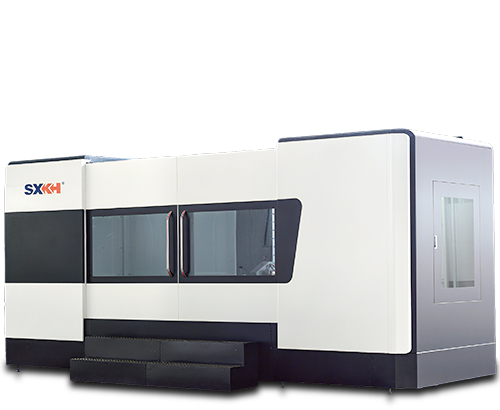

TRES EJE

Enlace NC de tres coordenadas funciona automáticamente.
Proceso de mecanizado de agujeros profundos delgados sin retorno, la eficiencia de perforación es hasta 6 veces mayor que la de las máquinas perforadoras ordinarias.
Rango de diámetro de procesamiento, taladro de cañón: 30-35 mm, BTA: 18-65 mm (el BTA es opcional).
Profundidad de procesamiento unilateral de hasta 2500 mm, relación longitud-diámetro de 100 o superior.
Con la precisión de tamaño ideal, precisión de perforación de agujeros de rectitud y rugosidad.

res/202411/01/c9d2817c255f8b01.mp4

Parámetros

<-- Scroll View -->

	ítems	DHD-1000	DHD-1613	DHD-1616	DHD-2016	DHD-2516	DHD-3020
Recorrido del eje CNC	Recorrido longitudinal X	1000 mm	1600 mm	1600 mm	2000 mm	2500 mm	3000 mm
Recorrido del eje CNC	Recorrido vertical Y	900 mm	1000 mm	1200 mm	1200 mm	1500 mm	1500 mm
Capacidad de perforación	Capacidad de perforación	φ4～φ32 mm		φ4~φ35 mm
Capacidad de perforación	Carrera máxima de perforación (Recorrido del eje Z)	1000 mm	1300 mm	1600 mm	1600 mm	1600 mm	2000 mm
Husillo	Cono del husillo	BT40
	Velocidad máxima del husillo	4500 rpm	4500 rpm	4500 rpm	4500 rpm	4500 rpm	4500 rpm
	Potencia	7.5 KW	11 kW	11 kW	11 kW	11 kW	11 kW
	Par de torsión	108 Nm	157.5 Nm
Eficiencia	Avance rápido (X.Y.Z)	10 m/min
Potencia	Motor del husillo	75 KW	11 kW	11 kW	11 kW	11 kW	11 kW
	Motor servo del eje X	1.8 kW	2.9 kW	2.9 kW	4.4 KW	5.5 kW	5.5 KW
	Motor servo del eje Y	1.8 kW	29 kW	2.9 kW	4.4 kW	4.4 kW	4.4 kW
	Motor servo del eje Z	1.8 kW	1.8 kW	2.3 kW	2.3kW	2.3 kW	2.3KW
	Potencia total	30 kW	30 kW	32 kW	36 KW	38 kW	42 kW
Sistema de refrigeración	Presión del líquido de refrigeración	2-10 Mpa
Sistema de refrigeración	Flujo de líquido de enfriamiento	6-42 L/min
Especificaciones de la mesa	Capacidad máxima de carga de la mesa	6 Ton	10 Ton	12 Ton	14 Ton	16 Ton	20 Ton
Especificaciones de la mesa	Medición	1200*900 mm	1700*1000 mm	1750*1200 mm	2100*1200 mm	2600*1400 mm	3000*1600 mm
Medición y peso	Medidas de la máquina (L×W)	3300*5200 mm	4300*5400 mm	4300*5900 mm	5400*5900 mm	6300*6000 mm	7400*6800 mm
	Altura de la máquina (H)	2500-2750 mm	2550-2900 mm	2700-3200 mm	2700-3200 mm	3050-3850 mm	3100-3850 mm
	Peso de la máquina	9 Ton	12 Ton	14 Ton	17 Ton	20 Ton	23 Ton
Sistema	Sistema CNC	SYNTEC22MA
