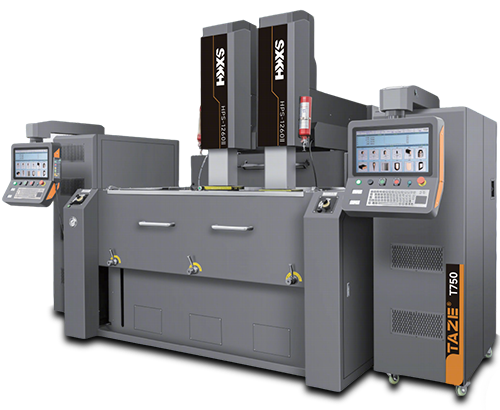

HPS-1260II_EDM de hundimiento de troquel_Productos

HPS-1260II

Los ejes X, Y y Z utilizan tornillos de bolas de grado de rectificado de Taiwán
Los ejes X e Y están diseñados con deslizadores reforzados totalmente cerrados, y la distancia de la guía del eje X es mayor que el recorrido del eje Y, para garantizar el paralelismo entre todo el recorrido de los ejes X/Y y la mesa.
Instalaciones periféricas completas, como dispositivos automáticos de extinción de incendios y dispositivos de detección de superficie para fluidos de procesamiento, para proporcionar un entorno seguro.
El cuerpo está hecho de hierro fundido FC30, que ha sido sometido a tratamiento de recocido a alta temperatura y envejecimiento natural.

Parámetros

<-- Scroll View -->

ítem	Unidad	HPS-1260II	HPS-1470II	HPS-1680II	HPS-1880I	HPS-2110I	HPS-2510Il	HPS-3510Il
Recorrido de trabajo de los ejes X/Y/Z	mm	600500400	850700450	1100800500	1200800600	1400800600	1800900650	2600900650
Tamaño del tanque de aceite de trabajo (L×W×H)	mm	20001200600	24001340700	26281521700	30001540700	32001650740	38001800700	45001800700
Tamaño de la mesa (L×W)	m0	1200*600	500*800	1700*1000	2000*1000	2500*1200	2700*1200	3500*1200
Circuito de espejo de alto brillo (mejor acabado superficial)	Ra	0.1	0.1	0.1	0.1	0.1	0.1	0.1
Velocidad máxima de mecanizado	mm³/ min	750	750	750	750	750	750	750
Pérdida mínima de electrodo	%	0.1	0.1	0.1	0.1	0.1	0.1	0.1
Distancia desde la punta del electrodo hasta la mesa	mm	330-730	550-1000	600-1100	600-1150	600-1200	650-1300	650-1300
Capacidad máxima de carga del electrodo	Kg	150	200	220	250	300	300	300
Capacidad máxima de carga de la mesa de trabajo	Kg	3000	4000	6000	7000	7000	10000	15000
Peso de la máquina (incluyendo el tanque de aceite)	Kg	8800	0000	12500	1500c	17000	19500	26000
Dimensiones de la máquina (L×W×H)	mm	246023202610	302029003190	360038003850	370038003850	390045004400	4200450044400	520045004400
