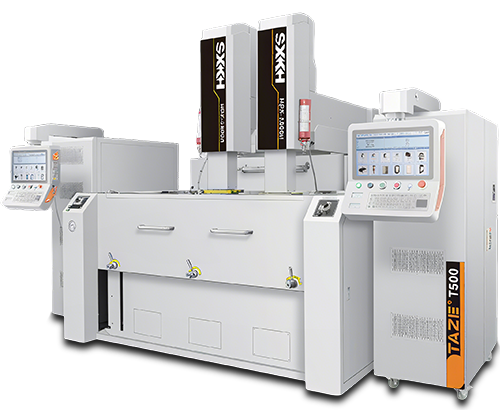

HPX-1800Il

Los ejes X, Y y Z utilizan tornillos de bolas de grado de rectificado de Taiwán
Los ejes X e Y están diseñados con deslizadores reforzados totalmente cerrados, y la distancia de la guía del eje X es mayor que el recorrido del eje Y, para garantizar el paralelismo entre todo el recorrido de los ejes X/Y y la mesa.
Instalaciones periféricas completas, como dispositivos automáticos de extinción de incendios y dispositivos de detección de superficie para fluidos de procesamiento, para proporcionar un entorno seguro.
El cuerpo está hecho de hierro fundido FC30, que ha sido sometido a tratamiento de recocido a alta temperatura y envejecimiento natural.

Parámetros

<-- Scroll View -->

ítem	Unidad	HPX-12001	HPX-1400I	HPX-1800
Recorrido de trabajo de los ejes X/Y/Z		600500400	850700450	1200800600
Tamaño del tanque de aceite de trabajo (L×W×H)	mm	20001250600	22501300700	35001800650
Tamaño de la mesa (L×W)	mm	1300*600	1500*900	2000*1000
Circuito de espejo de alto brillo (mejor acabado superficial)	Ra	0.13	0.13	013
Velocidad máxima de mecanizado	mm/mi	500	500	500
Pérdida mínima de electrodo	%	0.1	0.1	0.1
Distancia desde la punta del electrodo hasta la mesa	mm	550-1000	600-1150	600-1200
Capacidad máxima de carga del electrodo	Kg	80	400	450
Capacidad máxima de carga de la mesa de trabajo	Kg	3500	4000	6500
Peso de la máquina (incluyendo el tanque de aceite)	Kg	7000	8700	14000
Dimensiones de la máquina (L×W×H)	mm	353034003370	380036503430	389044003590
