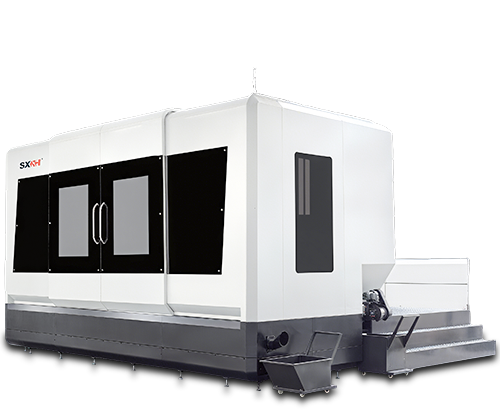

製品

CNC軸ストローク

Wドリルワンストローク

1200 mm

1300 mm

1300 mm

1500 mm

1500 mm

X縦方向行程

1200 mm

1500 mm

2000 mm

2800 mm

3350 mm

Y軸垂直ストローク

1000 mm

1200 mm

1500 mm

1500 mm

1500 mm

Z軸クロスストローク

600 mm

800 mm

1000 mm

1000 mm

1200 mm

Bテーブル回転

360°

360°

360°

360°

360°

A傾斜回転

+20°%-30°

+20°%-30°

+20°/-30°

+20°%-30°

+20°/-30°

ドリル能力

ドリル能力

φ4-φ35 mm

イジェクタ容量

/

φ18~φ65mm

最大ドリルストローク

1000+300 mm

1300+300 mm

1300+400 mm

1500+500 mm

1500+800 mm

最大イジェクタストローク

/

1000 mm

フライス加工能力

最大フライス切削能力

283.5  cm³/min

472.5  cm³/min

472.5cm³/min

472.5cm³/min

472.5  cm³/min

リジッドタッピング

M24

M30

M30

M30

M30

ヘリカルスレッディング

標準

標準

標準

標準

標準

スピンドル

スピンドルテーパー

BT40

BT50

スピンドルの最大速度

4000 rpm/6000 rpm

4000 rpm/5333 rpm

4000 rpm/5333 rpm

4000 rpm/5333 rpm

4000 rpm/5333 rpm

パワー

11 KW/15 kW

11 KW/18 KW

15 KW/18 kW

15 KW/18 kW

15 KW/18 kW

トルク

72 Nm/143 Nm

108 Nm/214.5 Nm

147 Nm/214.5Nm

147 Nm/214.5 Nm

147 Nm/214.5Nm

効率

高速送り（X.Y.Z）

10 m/min

高速送り（W）

6 m/min

作業台の最大速度（B）

2 r/min

1.11 r/min

ラムの最大速度（A）

150°/min

パワー

スピンドルモーター

11 KW/15 KW

11 kW/18kW

15KW/18 kW

15 kW/18 kW

15 KW/18 kW

X軸サーボモーター

3kW

3kW

3kW

3kW

3kW

Y軸サーボモーター

3kW

3KW

3kW

3KW

3kW

W軸サーボモーター

2.5 kW

2.5KW

2.5 KW

2.5KW

2.5 KW

Z軸サーボモーター

3kW

3KW

3KW

3KW

3kW

A軸サーボモーター

2.5KW

2.5KW

2.5 kW

2.5 kW

2.5 kW

B軸サーボモーター

2.5 kW

2.5kW

3kW

3kW

3kW

総電力

43kW

45 KW

47 KW

50 kW

53kW

冷却システム

冷却液圧力

2-10 Mpa

2-10/1-1.7 Mpa

冷却液流量

6-42 L/min

6-42/30-90L/min

テーブル仕様

最大テーブル負荷容量

3 Ton

5 Ton

10 Ton

15 Ton

20 Ton

解像度

0.001°

0.001°

0.001

0.001°

0.001°

測定

800*800 mm

1000*1000 mm

1400*1400 mm

2000*1600 mm

2200*1800 mm

測定と重量

機械寸法（L×W）

4600*6000 mm

5200*6100 mm

6200*6600 mm

7000*7300 mm

7500*7600 mm

機械高さ（H）

3150-4150 mm

3300-4450 mm

3600-4750 mm

3600-4750 mm

3600-4750 mm

機械重量

18 Ton

22 Ton

32 Ton

38 Ton

45 Ton

システム

CNCシステム

FANUCOi-MF
