Série HMG-JM_Prensa de Marcação de Moldes_Produtos

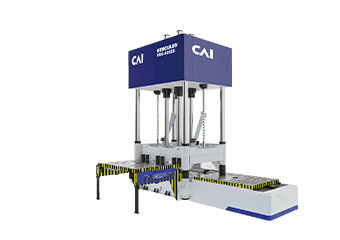

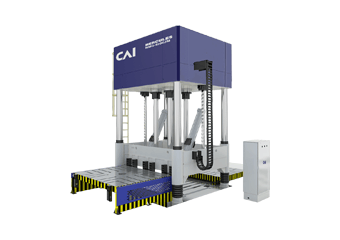

Série HMG-JM

Tipo Unidirecional
Quatro Cilindros Hidráulicos
Operação com um toque
Design de Quatro Colunas
Precisão Excepcional
Boa Ergonomia
Função de Medição de Paralelismo

res/202411/01/c9d2817c255f8b01.mp4

Parâmetro

<-- Scroll View -->

Modelo	Força de Fixação Máxima (kN)	Dimensão da Placa (mm)	Capacidade Máxima de Carga na Placa Inferior (T)	Capacidade Máxima de Carga na Placa Superior (T)
HMG-70JM1008	700	1000*800	4	2..5
HMG-120JM1411	1200	1400*1100	8	4
HMG-160JM1613	1600	1600*1300	16	8
HMG-200JM1815	2000	1800*1500	20	10
HMG-280JM2016	2800	2000*1600	25	15
HMG-320JM2218	3200	2200*1800	36	20
HMG-350JM2520	3500	2500*2000	42	26
HMG-400JM3020	4000	3000*2000	50	26
HMG-500JM3020	5000	3000*2000	60	30
HMG-500JM3025	5000	3000*2500	60	30
HMG-600JM3525	5000/6000	3500*2500	70	32
HMG-600JM4025	6000	4000*2500	80	40
HMG-600JM4030	6000	4000*3000	90	50
HMG-800JM4235	8000	4200*3500	160	80
HMG-1000JM5042	10000	5000*4200	210	110
HMG-1200JM6548	12000	6500*4800	300	150

*Força máxima de moldagem e dimensão da placa podem ser personalizadas

Lado esquerdo padrão
Lado direito opcional
Padrão de mão única
Opção de direção oposta

Por que Prensa de Marcação de Moldes?

Permite que você combine convenientemente todas as partes do molde em uma posição mais confortável.
Não há mais maneiras perigosas (como guindastes e empilhadeiras) para manusear os moldes.
Não há mais manchas em máquinas de moldagem por injeção, que são caras e difíceis de acessar.
Acessibilidade e ergonomia ideais por meio de placas giratórias e inclináveis.
Baixos custos de operação e manutenção.
Alta Flexibilidade.
Redução considerável do retrabalho de correção por meio da reprodutibilidade.
Testes de slides hidráulicos, cilindros auxiliares e ejetores também podem ser realizados em uma única operação.

Por que SXKH?

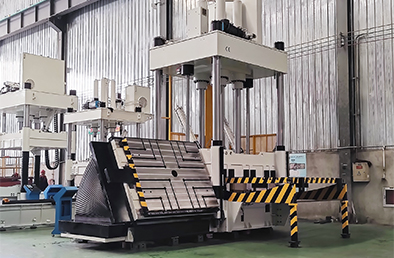

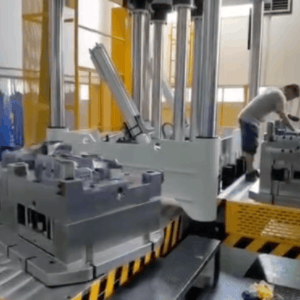

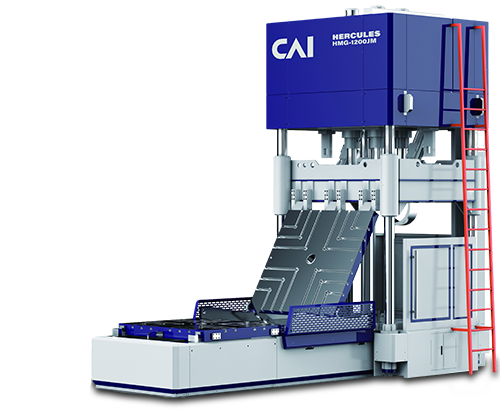

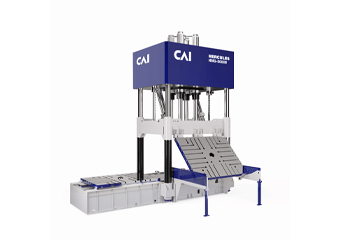

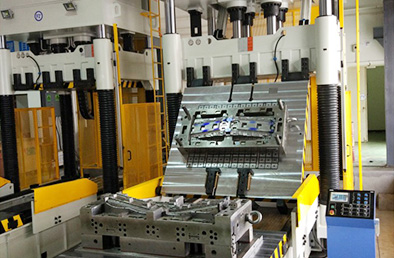

A placa inferior pode ser inclinada para frente e para trás em 70°.

A prensa de moldes bidirecional da SXKH tem a função opcional de inclinação de 70° para frente e para trás, para a placa inferior.Esta função permite que a placa inferior incline 70° uma vez que a placa inferior se mova para fora. Assim, o operador pode reparar o molde sem se curvar, o que alivia muito a lesão por esforço muscular lombar dos operadores.

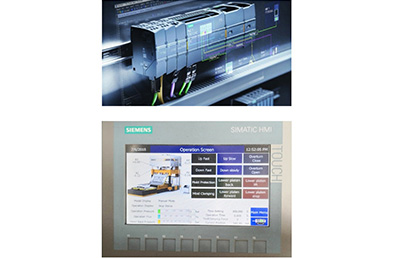

Sistema Siemens PLC

A SXKH é a primeira fabricante de prensas de moldes a usar o sistema Siemens na Ásia, alcançando controle digital por PLC.
*Equipado com o sistema PLC
*Módulo de controle remoto é opcional.
*Controle e monitoramento da prensa
*Todos os parâmetros podem ser configurados e salvos livremente.
*Função de memória disponível - Banco de dados de moldes
*Uma ampla variedade de módulos de sinal para entrada e saída
Sistema servo hidráulico

*O sistema servo oferece uma maneira mais econômica de operar a prensa de spotting (60% de economia de energia).
*Fornece uma força de fixação muito mais estável.

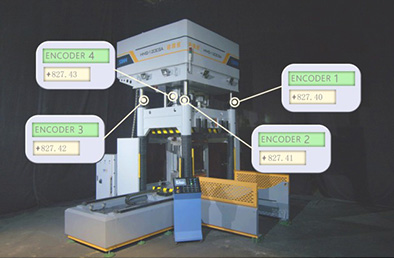

Sistema de verificação de paralelismo de base móvel eletrônica

Há quatro codificadores em cada barra de ligação para medir o paralelismo em tempo real. A tela sensível ao toque exibe o estado dos codificadores em funcionamento contínuo. Com a função de proteção de molde de baixa pressão, o molde pode ser protegido de danos em caso de operação inadequada por funcionários.
QDC-Sistema de Troca Rápida de Moldes (Opcional)

Forneceremos duas maneiras adicionais para reduzir o tempo de fixação do molde.

*Mesa de trabalho magnética eletropermanente
*Grampos hidráulicos
Mesa Giratória

A placa inferior tem função rotativa de 0° a 120° a 240° ou de 0° a 180°. Esta função é principalmente usada para o teste de moldes bicolores e tricolores.

A máquina pode ser equipada com mandril magnético permanente elétrico para garantir ainda mais a precisão de moldes multicores e melhorar a eficiência de teste de moldes.
