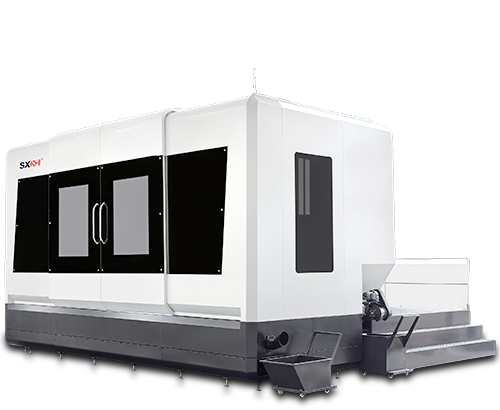

ITEM | MAD-1210D | MAD-1512D | MAD-2015D | MAD-2515D | MAD-3015D | |
Curso do eixo CNC | Furação W em um curso | 1200 mm | 1300 mm | 1300 mm | 1500 mm | 1500 mm |
Curso longitudinal X | 1200 mm | 1500 mm | 2000 mm | 2800 mm | 3350 mm | |
Curso vertical Y | 1000 mm | 1200 mm | 1500 mm | 1500 mm | 1500 mm | |
Curso transversal Z | 600 mm | 800 mm | 1000 mm | 1000 mm | 1200 mm | |
Rotação da mesa B | 360° | 360° | 360° | 360° | 360° | |
Rotação de inclinação A | +20°%-30° | +20°%-30° | +20°/-30° | +20°%-30° | +20°/-30° | |
Capacidade de furação | Capacidade de furação | φ4-φ35 mm | ||||
Capacidade do ejetor | / | φ18~φ65mm | ||||
Curso máximo de furação | 1000+300 mm | 1300+300 mm | 1300+400 mm | 1500+500 mm | 1500+800 mm | |
Curso máximo do ejetor | / | 1000 mm | ||||
Capacidade de fresagem | Capacidade máxima de corte de fresagem | 283.5 cm³/min | 472.5 cm³/min | 472.5cm³/min | 472.5cm³/min | 472.5 cm³/min |
Rosqueamento rígido | M24 | M30 | M30 | M30 | M30 | |
Rosqueamento helicoidal | Padrão | Padrão | Padrão | Padrão | Padrão | |
Eixo | Cone do eixo | BT40 | BT50 | |||
Velocidade máxima do eixo | 4000 rpm/6000 rpm | 4000 rpm/5333 rpm | 4000 rpm/5333 rpm | 4000 rpm/5333 rpm | 4000 rpm/5333 rpm | |
Potência | 11 KW/15 kW | 11 KW/18 KW | 15 KW/18 kW | 15 KW/18 kW | 15 KW/18 kW | |
Torção | 72 Nm/143 Nm | 108 Nm/214.5 Nm | 147 Nm/214.5Nm | 147 Nm/214.5 Nm | 147 Nm/214.5Nm | |
Eficiência | Alimentação rápida (X.Y.Z) | 10 m/min | ||||
Avanço rápido (W) | 6 m/min | |||||
Velocidade máxima da mesa de trabalho (B) | 2 r/min | 1.11 r/min | ||||
Velocidade máxima do êmbolo (A) | 150°/min | |||||
Potência | Motor do eixo | 11 KW/15 KW | 11 kW/18kW | 15KW/18 kW | 15 kW/18 kW | 15 KW/18 kW |
Motor servo do eixo X | 3kW | 3kW | 3kW | 3kW | 3kW | |
Motor servo do eixo Y | 3kW | 3KW | 3kW | 3KW | 3kW | |
Motor servo do eixo W | 2.5 kW | 2.5KW | 2.5 KW | 2.5KW | 2.5 KW | |
Motor servo do eixo Z | 3kW | 3KW | 3KW | 3KW | 3kW | |
Motor servo do eixo A | 2.5KW | 2.5KW | 2.5 kW | 2.5 kW | 2.5 kW | |
Motor servo do eixo B | 2.5 kW | 2.5kW | 3kW | 3kW | 3kW | |
Potência total | 43kW | 45 KW | 47 KW | 50 kW | 53kW | |
Sistema de refrigeração | Pressão do líquido de refrigeração | 2-10 Mpa | 2-10/1-1.7 Mpa | |||
Fluxo do líquido de refrigeração | 6-42 L/min | 6-42/30-90L/min | ||||
Especificações da mesa | Capacidade máxima de carga da mesa | 3 Ton | 5 Ton | 10 Ton | 15 Ton | 20 Ton |
Resolução | 0.001° | 0.001° | 0.001 | 0.001° | 0.001° | |
Medição | 800*800 mm | 1000*1000 mm | 1400*1400 mm | 2000*1600 mm | 2200*1800 mm | |
Medição e peso | Medidas da máquina (L×W) | 4600*6000 mm | 5200*6100 mm | 6200*6600 mm | 7000*7300 mm | 7500*7600 mm |
Altura da máquina (H) | 3150-4150 mm | 3300-4450 mm | 3600-4750 mm | 3600-4750 mm | 3600-4750 mm | |
Peso da máquina | 18 Ton | 22 Ton | 32 Ton | 38 Ton | 45 Ton | |
Sistema | Sistema CNC | FANUCOi-MF | ||||
