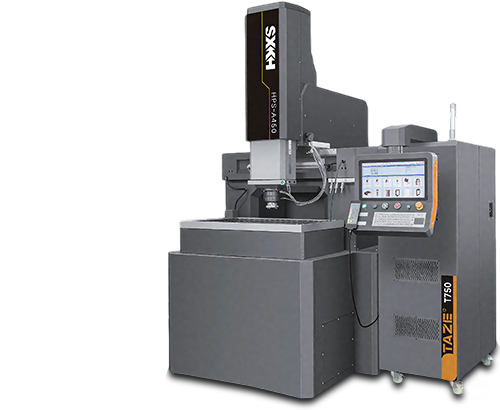

HPS-A450

Conecta externamente a biblioteca de eletrodos do robô.
A coluna adota uma estrutura de um estágio, o que torna o eixo Z mais rígido e permite o processamento fácil e flexível de eletrodos pesados.
O processamento por imersão é adotado para garantir efetivamente a precisão do processamento e o acabamento superficial.
A máquina inteira adota lubrificação centralizada, fornecendo lubrificação uniforme em todas as superfícies dos trilhos, com precisão de movimento axial suave e duradoura.
Instalações periféricas completas, como dispositivos automáticos de extinção de incêndio e dispositivos de detecção de superfície para fluidos de processamento, para proporcionar um ambiente seguro.
O corpo é feito de ferro fundido FC30, que passou por tratamento de recozimento em alta temperatura e envelhecimento natural.

Parâmetro

<-- Scroll View -->

ITEM	Unidade	HPS-A450	HPS-A650	HPS-A850
Curso de trabalho dos eixos X/Y/Z	mm	450350300	600500400	800500400
Dimensões do tanque de óleo de trabalho (C×L×A)	mm	900690350	400950500	16001050550
Dimensões da mesa (C×L)	mm	650*450	800*500	050*600
Circuito espelhado de alto brilho (melhor acabamento superficial)	Ra	00	0,1	0.1
Velocidade máxima de usinagem	mm/min	750	750	750
Perda mínima de eletrodo	%	0.1	0.1	0.1
Distância da ponta do eletrodo até a mesa	mm	250-550	300~650	550～950
Capacidade máxima de carga de eletrodo	Kg	50	50	80
Capacidade máxima de carga da mesa de trabalho	Kg	500	500	2000
Peso da máquina (incluindo o tanque de óleo)	Kg	4500	4000	5000
Dimensões da máquina (C×L×A)	mm	240021002700	280026002600	320029002800
