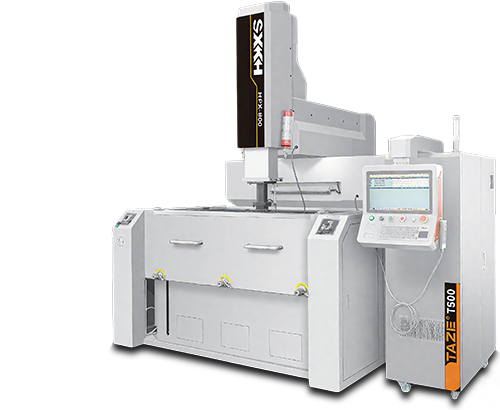

HPX-800_Máquina de EDM de afundamento de matriz_Produtos

HPX-800

Os eixos X, Y e Z utilizam parafusos de esferas de grau de retificação de Taiwan.
Instalações periféricas completas, como dispositivos automáticos de extinção de incêndio e dispositivos de detecção de superfície para fluidos de processamento, para proporcionar um ambiente seguro.
O corpo é feito de ferro fundido FC30, que passou por tratamento de recozimento em alta temperatura e envelhecimento natural.
Os eixos X e Y são projetados com slides reforçados totalmente fechados, e a distância do trilho do eixo X é maior que o curso do eixo Y, para garantir o paralelismo entre todo o curso dos eixos X/Y e a mesa.

Parâmetro

<-- Scroll View -->

ITEM	Unidade	HPX-500	HPX-600	HPX-800	HPX-1200	HPX-1400
Curso de trabalho dos eixos X/Y/Z	00	500400300	650*400+zco	850500400	1200600500	1400700500
Dimensões do tanque de óleo de trabalho (C×L×A)	mm	1300880540	1600900580	18001000600	22001150570	25501300700
Dimensões da mesa (C×L)	mm	800*500	900*500	100*600	1300*800	500*900
Circuito espelhado de alto brilho (melhor acabamento superficial)	Ra	0.13	0.13	013	0.13	0.13
Velocidade máxima de usinagem	mm³/mir	500	500	500	500	500
Perda mínima de eletrodo	%	0.1	01	0.1	0.1	0.1
Distância da ponta do eletrodo até a mesa	00	700	760 (850 Oper ntion	900	500-950	690-1190
Capacidade máxima de carga de eletrodo	Kg	120	50	80	80	400
Capacidade máxima de carga da mesa de trabalho	Kg	800	2000	3000	3500	5000
Peso da máquina (incluindo o tanque de óleo)	Kg	3000	3700	5000	6000	8000
Dimensões da máquina (C×L×A)	mm	230027702650	204023202530	228026002690	260030653100	350044003310
