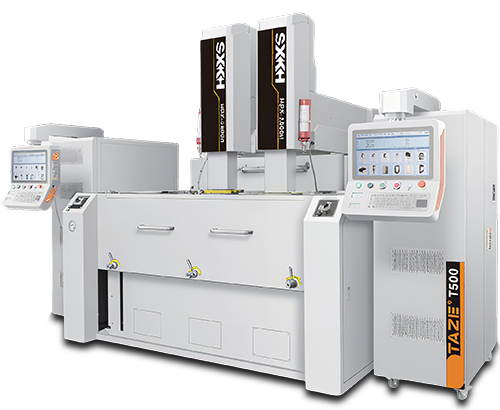

HPX-1800Il_Máquina de EDM de afundamento de matriz_Produtos

HPX-1800Il

Os eixos X, Y e Z utilizam parafusos de esferas de grau de retificação de Taiwan.
Os eixos X e Y são projetados com slides reforçados totalmente fechados, e a distância do trilho do eixo X é maior que o curso do eixo Y, para garantir o paralelismo entre todo o curso dos eixos X/Y e a mesa.
Instalações periféricas completas, como dispositivos automáticos de extinção de incêndio e dispositivos de detecção de superfície para fluidos de processamento, para proporcionar um ambiente seguro.
O corpo é feito de ferro fundido FC30, que passou por tratamento de recozimento em alta temperatura e envelhecimento natural.

Parâmetro

<-- Scroll View -->

ITEM	Unidade	HPX-12001	HPX-1400I	HPX-1800
Curso de trabalho dos eixos X/Y/Z		600500400	850700450	1200800600
Dimensões do tanque de óleo de trabalho (C×L×A)	mm	20001250600	22501300700	35001800650
Dimensões da mesa (C×L)	mm	1300*600	1500*900	2000*1000
Circuito espelhado de alto brilho (melhor acabamento superficial)	Ra	0.13	0.13	013
Velocidade máxima de usinagem	mm/mi	500	500	500
Perda mínima de eletrodo	%	0.1	0.1	0.1
Distância da ponta do eletrodo até a mesa	mm	550-1000	600-1150	600-1200
Capacidade máxima de carga de eletrodo	Kg	80	400	450
Capacidade máxima de carga da mesa de trabalho	Kg	3500	4000	6500
Peso da máquina (incluindo o tanque de óleo)	Kg	7000	8700	14000
Dimensões da máquina (C×L×A)	mm	353034003370	380036503430	389044003590
